ジズソーで切り取ったT-595の ツイーターとスーパーツイーター 部分。ダッシュ上で中域を聴きたい のでいずれＦＥ−８３等のスコーカー を置くための実験です。 前から後ろに中音を通したいので ダッシュ上。過去に、パイオニアの 小さい８ｃｍ２ｗａｙを置いて実験した 時は左右の距離差が大きくて×。 ＳＰって近いとダメなのか・・ いずれタイムアライメントを行うに してもその前にやれるだけやって みたいのです。	T-595はウーハースルーフルレンジ ツイーターとスーパーツイーターは ６ｄｂカットのコンデンサーが直列に １個入っているだけ。簡単なんだから〜 ツーターは６ｍｆｄ　スーパー０．２マイクロＦ だったか、コンデンサーはそのまま チャンデバで一応１ｋｈｚにハイパスして 鳴らしてみます。片方だけ軸上５０ｃｍ の特性。やはり、リアトレイマウント前提 のハイ上がりに鳴っています。左から ３番目の棒が２．５ｋｈｚ　こんな感じです	で、ツイーターをガムテープで マスクして、ＳＴのみ鳴らす。 ところが、ギッチョンチョン、 ガムテープがしっかりとコーン紙 の働きをしてしまい、右の特性 になりました・	右から４番目が６．３ｋｈｚ クロスはこんなもんでしょう。 これはＳＴとして使えそう ＴＭ−４１０（１０ｃｍコアキャシャル） のツイーターと似たユニットです
今度はツイーターのみ鳴らしてみる それぞれのユニットの特性を把握する のが目的。 この大きさが１９０のダッシュだといい ところです。ツイーターの直径は５ｃｍ くらい。ソニックデザインの５０ｍｍの ユニットなら置けそうです。 あれだと３００ｈｚくらいから使えそう	ツイーターだけ鳴らしたの図 確かコンデンサーは取り外して チャンデバで１．５ｋｈｚくらいで カットして鳴らしてみました。 ＳＴがなくても大変上まで伸びて いるのが分かる。 左から1.25ｋｈｚ>1.6.>2>2.5>3.15 >4>5>6.3>8>10>12.5>16 え、こんなの見たってしょうがない？ 後で自分調べる為にやってんの(笑)	ＳＴのみ、コンデンサーでカット して鳴らしてみる。 ８ｋｈｚから立ち上がっている と思われます。 左の一つは５ｋｈｚ 音質はどうであれ、これは ＳＴとして使えるでしょう。	これは、T-595のツイーターの コンデンサーを外し、ＳＴは 鳴らしていません。 チャンデバで１．５ｋｈｚハイパス で鳴らしてみたところ。 グラフの２ｋｈｚにピークがあり １．６ｋｈｚも音質はどうであれ 再生できると思われます。 音楽を聴いてもＭＢ−クオート のツイーターより素直な音が しているみたい。

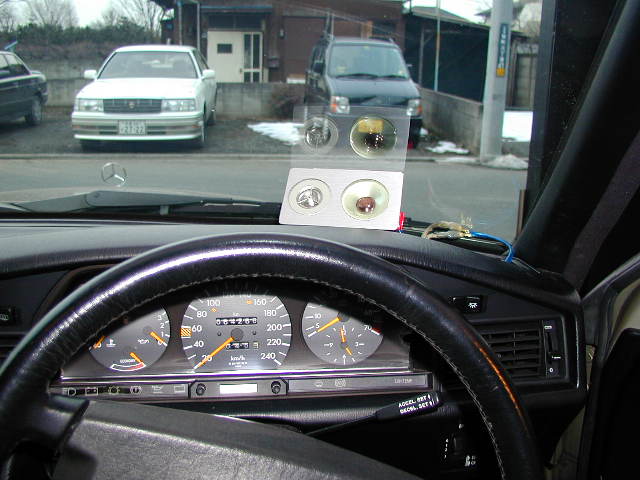

片チャンネルのツイーターシステム を鳴らして測定。１０ｋｈｚからハイ上がり です。1.6〜２ｋｈｚのピークは癖か？	左右のツイーターのみ１．５ｋｈｚ ハイパスで鳴らしてみたところ。 まあまあの特性です。左右が 鳴ることによって、１．２５ｋｈｚまで レベルが上がってきている。 クロスはいずれ１ｋｈｚにしてみて ユニットが壊れるか実験してみます これならＫｉｃｘのミッドバスと特性的 にはつながりそうです。	車内に暫定的に置いてみたところ う〜ん、見た目が・・ クロス周波数がが下がれば下がる ほど音像が近いＳＰによります。 角度を調整してなんとかトライ。 まだタイムアライメントは使わないぞ Ｈ−６００はトランクに配線までして あります。そろそろツイーターのみ かけてみましょう。
左チャンネル う〜ん、見た目が・・・ まあ、オタクですからこうなったら もっとにぎやかにしてみたい？ バッフルは絶対にスラントさせない とならないと思っている。 定在波は許し難し 今回カーオーディオをやり始めて ＳＰの駆動力の凄さを身を以て 知りました。内張にダイナマットを 張る程度では全然ダンプされない んです。内圧は殆ど抜けないように 鉄板にも張ってしているんですが、 ダイナマットでは全然弱いのか・・・ ＳＰの箱を考えれば当然ですよね	チャンデバで２ｋｈｚカットで鳴らす 簡単につないだだけです。 特性的には一見良さそう。 ところが音はギッチョンチョン 中高音がうるさくて　安らぎが無く 音が主張してきて疲れます。 ツイーターは２ｋｈｚではちょっと 厳しいのかもしれない ３ｋｈｚにしたらつまらない音に なります。ＳＰが目の前にあるのは 刺激が多くダメみたいです。 ドアしたにコアキャシャルのある プリン号を聴くとなごむなぁ・・ ちょっと調整してみると　弦が綺麗 になるのが分かりました。これは Ｋｉｃｘでは細すぎ、ＭＢ−クオートで は荒れるのとちょっと違うかも。 しばらくこれでやってみます。 T-595もこれでもったいないと 思わないで済みました(笑)	これが、Ｋｉｃｘのツイーターで ある程度セッティングしていた前の 特性。 凄いピークディップ これくらい特性が乱れていると 音も分かりました。 繊細なツイーターの鳴りっぷりは 特性でも明らか。 今日の５９５の特性と比べると ４００〜６３０ｈｚくらいの ディップも違います。 違いとしてはツイーター以外に アンプです。上のはナカミチの ＰＡ−３０４　左の今日のは マッキントッシュの４２５でミッド バスを駆動しています。 まさかアンプの違いではない でしょう。測定なんてちょっと 位置をずらすだけで如何様に でも動かせるのであります。 さてこれからユニットを意識させない 鳴らせ方ができるか楽しんでみます
